Црвенкасто-браон наспрам црног Фе₃О₄ нанопраха за апликације литијум-јонских батерија

Црно, фазно чистоФе₃О₄је пожељна класа за апликације аноде литијум-јонске батерије. Црвенкасто-браон боја указује да је површина праха делимично оксидована (доФе₂О₃), што угрожава електрохемијске перформансе.

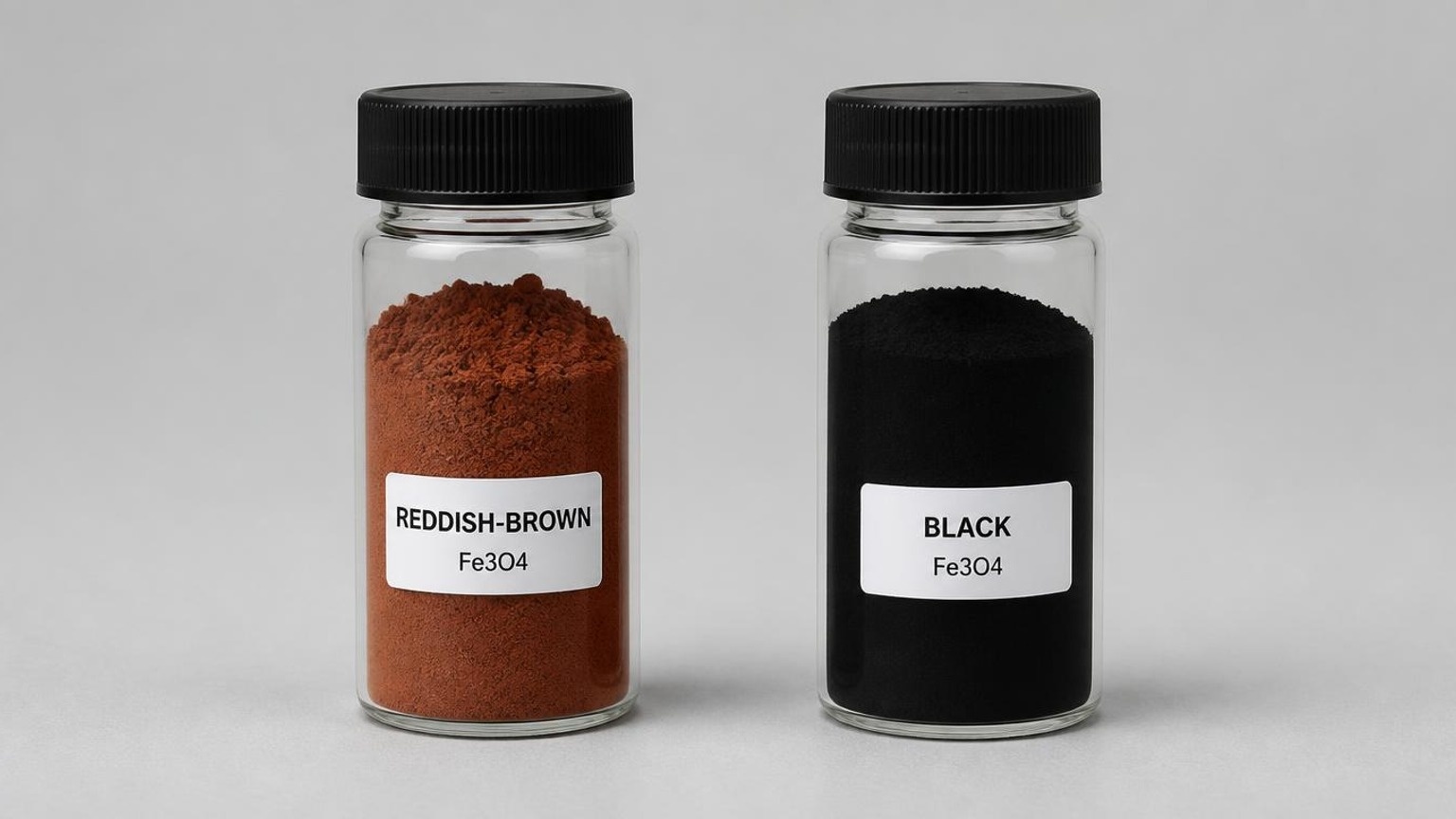

Шта значи разлика у боји?

Црна = фазно чист Фе₃О₄ (магнетит, инверзна спинелна структура, која садржи и Фе²⁺ и Фе³⁺) Црвенкасто-браон = површина Фе₃О₄ је делимично оксидована у Фе₂О₃ (углавном γ-Фе₂О-бр, црвенкасте боје). Пошто нанопрашкови имају веома велику специфичну површину, површинска оксидација Фе²⁺ је чест проблем. Што је прах црвенији, оксидација је тежа.

Утицај на перформансе литијум-јонске батерије

Фе₃О₄ је добро проучен анодни материјал конверзијског типа (теоретски капацитет 926 мАх/г, далеко већи од 372 мАх/г код графита). Кључне разлике између ова два разреда:

Параметар	Црни, фазно чисти Фе₃О₄	Црвенкасто-браон (површински оксидован)
Електронска проводљивост	Висока (полуметална; скакање електрона између Фе²⁺/Фе³⁺, ~10²–10³ С/цм)	Деградиран (Фе₂О₃ је полупроводник, неколико редова величине нижи)
Испорука капацитета	Стабле; и Фе²⁺ и Фе³⁺ учествују у реакцији конверзије	Учествује површински слој Фе₂О₃; теоретски капацитет је нешто већи (1007 мАх/г), али практично бледење је брже
Куломбска ефикасност првог циклуса	Релативно више	Нижи (Фе₂О₃ показује већи неповратни губитак капацитета)
Бициклистичка стабилност	Добро	Још горе (више споредних реакција између оксидног слоја и електролита; мање стабилан СЕИ)
Пресуда	Препоручити	Прво се мора проценити степен оксидације

Основни разлог: Аноде литијум-јонске батерије захтевају добар електронски транспорт. Одлична проводљивост Фе₃О₄ у односу на Фе₂О₃ је управо разлог зашто је магнетит фаворизован међу анодама типа конверзије; површински оксидни слој подиже поларизацију и убрзава бледење капацитета. Блага оксидација (неколико нанометара на површини) има ограничен утицај, али се јако оксидовани прах не препоручује за коришћење батерија.

Препоручени кораци верификације

1.КСРД: потврдите да је главна фаза Фе₃О₄; проверите Фе₂О₃ дифракционе врхове (црвенкасто-браон узорак ће највероватније показати пикове γ-Фе₂О₃)

2. Титрација садржаја Фе²⁺ (метода дихромата): чисти Фе₃О₄ има теоретски однос Фе²⁺/Фе³⁺ од 1:2; јасно нижи садржај Фе²⁺ указује на значајну оксидацију.

3. Ако је оксидација значајна: размислите о редуктивном третману (редукција Х₂), премазивању угљеником или преласку на фазно чист извор Фе₃О₄

Резиме

За купце литијум-јонских батерија: набавите црни, фазно чисти Фе₃О₄. Црвенкасто-браон серије треба тестирати на степен оксидације пре отпреме, или алтернативно продати као гвожђе оксид (Фе₂О₃) за друге примене, са јасно означеним производом у складу са тим.
