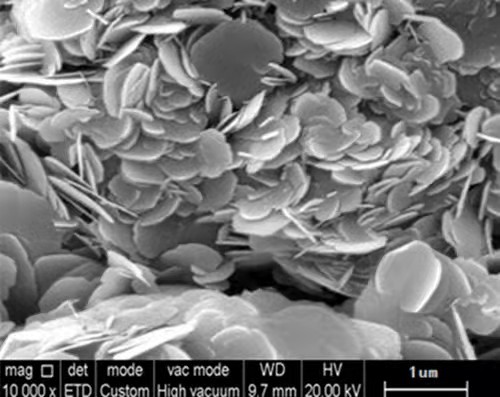

1. КласификацијаСкенирање електронских микроскопа
Скенирање електронске микроскопије може се поделити на топлотни тип емисије електрона и тип емисије поља у складу са различитим начинима генерације електрона. Филамент који се користи за термичку електронску емисију емисије је углавном волфрам нитилазна електронска микроскопија. Врста емисије поља
Разлика између емисије врућег поља и емисије хладног поља.

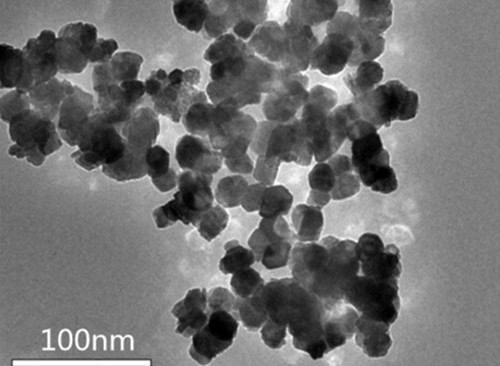

2 КласификацијаЕлектронска микроскопија
Трансмисија електронска микроскопија се може поделити у тип топлотне електронске емисије и тип емисије поља у складу са различитим начинима генерације електрона. Филаменти који се користе за термијомијску емисију углавном укључују волфстен филаменти и лантанум хексаборидне филаменте. Постоје две врсте емисије поља: емисија топлотног поља и емисија хладног поља.
3. Сличности и разлике између скенирања електронске микроскопије и преносне електронске микроскопије
Двојица имају сличне захтеве за узорку: чврсте, што је могуће, што је могуће, што је могуће бесплатно од контаминације уља, а спољне димензије испуњавају потребе величине узорака коморе.
Разлика је:
(1) На припреми узорка: способност пенетрације Тем електрона је веома слаба. Електронска микроскопија често користи високе енергетске греде од неколико стотина пута, али и даље захтева брушење или јонски прорећи узорак или ултра танког резање на дебљину микро нано нано, што је најосновнији захтев. Сем једва захтева припрему узорка и омогућава директно посматрање. Већина проводљивих материјала захтева производњу проводљивих филмова (као што је златни премаз).
(2) На снимању: Током семског сликања, електронски сноп не продире у узорку, већ скенира своју површину. Током слике за снимање, електронски сноп продире у узорку. Просторна резолуција СЕМ-а је углавном између КСИ-3-6НМ,
Просторна резолуција Тем углавном може да достигне 0,1-0,5НМ.
4. Која је услов дебљине за узорак приликом провођења тестирања Тем?
Дебљина узорака Тем треба да буде мање од 100нм. Ако је превише дебело, електронски сноп се не преноси лако, што резултира нејасним сликама и лошим сликањем.
5. Који су услови за узорак приликом провођења Тем тестирања?
- Узорак је опћенито потребан за сушење. Ако је узорак решење, то је потребно падати на одређену супстрат (као што је стакло), осушен, а затим прскан угљеник. Ако је сам узорак проводни, нема потребе за прскањем угљеника.
6 Како извршити тем на наночестицама у воденом раствору?
Узорци Тем се морају тестирати под високим вакуумским условима, док се наночестицама у воденим растворима не могу директно мерити. Обично се микро решетке или бакрене мрежице користе за уклањање узорка и ставите је у узорак пре екстрактора. Након сушења, то се може сместити у електронски микроскоп за тестирање. Ако је величина узорка мала и само неколико нанометара, користите непорозни карбонски филм да бисте га затекли узорак.
7. Захтеви за дебљине за узорке високе резолуције
Приликом узимања слика високо резолуције, најбоље је да контролишете дебљину узорка испод 20НМ. Разређивни узорци могу смањити расипање електрона греда, на тај начин побољшање резолуције слике. За прашке пречника мање од 20нм, они се могу директно уклонити и посматрати на филмовима за подршку угљеника или малим пори микро мрежама. Ако је пречник честица већи од 20нм, најбоље је да га прво убаците, а затим користите ионску технологију проређивања да се такси узорак на дебљину погодно за посматрање.
8 Како направити терма за узорке у праху?
Кључ за припрему узорка праха је да се добро подржава филм и равномерно растјерно растјерно са умереном концентрацијом. Након што је пратећа мембрана потпуно сува, треба га ставити у електронски микроскоп за посматрање како би се избегло руптура подршке мембране под озрачење електрона.
① Препоручите танков филмски филм бакрене мрежице;
② Изаберите разумне распршиваче на основу некретнина узорака у праху;
③ равномерно раставите прашак кроз ултразвук да би се формирао суспензија;
④ Поставите раствор прашка на бакрену мрежицу користећи пад или методе лопатице и осушите га;
⑤ Осигурати да се узорак прашка равномерно дистрибуира на бакреној мрежи и без контаминаната;
⑥ Нежно пушите бакрену мрежу са куглом за прање уха да бисте осигурали да не постоји лако пад прашка.
9. Зашто запрљавати злато на не-проводљивим или слабо проводљивим узорцима?
СЕМ снимање је процес добијања сигнала секундарних електрона и електронских електрона кроз детектор. Ако је узорак непроводљив или има лошу проводљивост, узрокуће нагомилавање вишка електрона или слободних честица на површини узорка који се не може благовремено водити. Након одређене мере, појавиће се поновљени појава за пуњење и пражњење, на крају утицати на пренос електронских сигнала, изазивајући изобличење слике, деформације, тресења и других појава. Након распршивања злата, проводљивост узорка површине биће побољшана, избегавајући то феномен акумулације.
10. Да ли прскање злата утиче на морфологију узорака?
Након прскања злата на површини узорка, само неколико до десетак слојева златних атома прекривено је на њеној површини, са дебљином само неколико нанометара до десетак нанометара, који готово да нема утицаја на морфологију.
11. Како демагнетизирати магнетни прах?
Магнетни празници се могу припремити користећи Електронопопију Електронопопије Електронске емисије Зеисс без демагнетизације, након припреме уобичајених узорака праха. Ако неки јаки магнетни материјали у облику блока могу бити демагнетизовани гријањем или применом спољног магнетног поља, на тржишту су специјализовани демагнетизери.
12. Зашто магнетне честице углавном нису дозвољене да се подвргну преносној електроничкој микроскопији?
Пошто је узорак треба да се спусти на наменски носач за подршку, при прављењу магнетних материјала, магнетни материјал се може привући објектив, који утичу на резолуцију Тер-а и контаминира електронски микроскоп.
13. Зашто различити инструменти производе различите ефекте на истом узорку?
Ако се параметри камере постављају слично, ефекат неће бити значајно другачији. Само различити инструменти имају различите поставке параметара (сонда, напон, струја снопа итд.) Током снимања и специфичан утицај којих параметри морају бити анализирани на основу резултата снимања.
14. Који су специфични сценарији апликације за прскање злата, платина и угљеника?
Металне циљеве попут АУ и ПТ-а могу повећати проводљивост, повећати производњу секундарних електрона и резервних електрона, имати добар однос сигнала и шум и смањење продора електрона снопа, са циљем добијања висококвалитетних слика. Ц Циљани материјал, погодан за анализу ЕДС, ЕБСД, ВДС и других компоненти.
15. Приликом фотографисања Сем. Зашто укинути злато или угљеник на не-проводљиве или лоше проводљиве узорке?
Када је примећено скенирањем електронског микроскопа, када инцидентне електронске греде погоди узорак, акумулација наплате се појављује на површини узорка, формирајући ефекте пуњења и пражњења који утичу на посматрање и фотографско снимање слике. Стога, пре посматрања, треба спровести проводљиво лечење, као што је прскање злата или угљеника, да би се површина узорка проводио.
16. Узорак не садржи угљенични елемент, али резултат показује садржај већи од 70%, што превише одступа од стварне ситуације. Како се бавити?
Енергетски спектар је неосјетљив на елементе са атомским бројевима мањим од 11, а грешке у угљеници, азоту и кисеонику су уобичајени. Поред тога, загађење угљеника долази из широког спектра извора, као што су проводљиви лепкови, контакт између узорка и руку, ДП пумпа, ваздушне прашине и тако даље. Посебну пажњу треба посветити неприкладивању лаких елемената као што су угљеник, азот и кисеоник за анализу енергетског спектра. Поред тога, ако је потребно испитивање мапирања, може постојати очигледан угљеник, азот и кисеоник у позадини осим узорка, који се не може разликовати од узорка, мапирање плаћа посебну пажњу светлим елементима попут угљеника, азота и кисеоника. Ако је садржај већи од стварне вредности, може се вештачки смањити.
17. Разлог нејасних резултата снимања морфологије
Лоша проводљивост узорака доводи до нејасних резултата снимања; Захтеви за пуцање су превисоки, а сама инструмент их не може да упозна; Фокусирање или астигматизам није правилно прилагођен, што је генерално ретко; Такође се односи и на конфигурацију уређаја и уграђеном окружењу.
18. У СЕМ сликама неких узорака могу се видети очигледне црне тачке електрона. Како уклонити спотове електрона у интерфејсу?
Црне тачке електронске греде могу указивати на то да је узорак релативно прљав и акумулирао је угљеник. Препоручује се обратити пажњу на складиштење или обављање благовременог тестирања на припремљеном узорку.
19. Који је разлог за узорак дисперзије етанола који узима морфологију, што приказује слој филма на подлогу?
Разлог за изглед који подсећа на филм је због дисперзије етанола праћено златним прскањем.
20. Зашто преносни електрон микроскопија нема боју?
Боја се одређује бојом светлости, односно учесталости електромагнетних таласа, а светлост електронског микроскопа није природна светлост, већ извор светлости електрона светлости, тако да не може да приказује живописне боје. Микроскопија преноса електрона може открити фине структуре мање од 0,2ма које се не могу јасно видјети под оптичком микроскопом који се називају подмиклоскопским структурама или ултрафине структуре. Да бисте јасно видели ове структуре, потребно је одабрати извор светлости са краћом таласом за побољшање резолуције микроскопа. Руска је 1932. године изумила преносну електронску микроскоп са електронским снопом као извор светлости. Таласна дужина електронске греде много је краћа од видљиве светлости и ултраљубичастог светла, а талас електронске греде је
Дужина је обрнуто пропорционална квадратном корену напона емитоване електронске греде, што значи да је то већи напон, краћи таласна дужина. Тренутно се резолуција тем може достићи 0,2нм, а слике добијене електронском микроскопијом су "Слике Грисцале" које одражавају број електрона (тј. Осветљеност), без информација о боји.
Сат Нано је најбољи добављачлегура, метални прах,оксидни прах, прашак за карбидеУ Кини не испоручујемо само производе, већ и можемо да испоручимо СЕМ и ТЕМ и друге техничке услуге, ако имате било какву истрагу, слободно нас контактирајте на Салес03@сатнано.цом
